Exd ss304 गैस भंवर तरल प्रवाह मीटर
भंवर प्रवाहमापी को कर्मान भंवर सिद्धांत पर आधारित तरल पदार्थ, गैसों और भाप के आयतन / द्रव्यमान प्रवाह को मापने के लिए बनाया गया है। अलगाव, परिरक्षण और तरंग फ़िल्टरिंग के माप के साथ उन्नत अंतर एल्गोरिथ्म को अपनाना, भंवर प्रवाह मीटर में कंपन और शोर पर प्रतिरक्षा के फायदे हैं। इस बीच, LUGB श्रृंखला भंवर प्रवाह मीटर की देनदारियों को अद्वितीय सेंसर पैकेजिंग तकनीक द्वारा अच्छी तरह से गारंटी दी जाती है। प्राप्त होने पर, दृश्यमान क्षति के लिए अपने मीटर की जांच करें। भंवर एक सटीक माप उपकरण है और इसे सावधानी से संभाला जाना चाहिए। पूरी तरह से निरीक्षण के लिए सुरक्षात्मक प्लग और कैप निकालें। यदि कोई सामान क्षतिग्रस्त या गायब है, तो हमसे संपर्क करें। सुनिश्चित करें कि भंवर प्रवाह मॉडल यो उर विशिष्ट आवश्यकताओं को पूरा करता है।
निकला हुआ किनारा प्रकार निकला हुआ किनारा क्लैंपिंग प्रकार
उत्पाद पैरामीटर
(१) मापने का माध्यम | तरल, गैस, भाप |
(२) मध्यम वेग | तरल: 0.5 ~ 7, गैस: 4 ~ 40, भाप: 7 ~ 70 मी / एस |
(3) शुद्धता | तरल: 1.0, गैस: 1.5, सम्मिलन प्रकार: 2.5 |
(४) नाममात्र का आकार | DN15 ~ DN300 (पाइप प्रकार, मनोरंजक प्रकार) DN150 ~ DN2000 (प्रविष्टि प्रकार) |
(५) मध्यम तापमान | -40 ℃ ~ 80 ℃, मध्य तापमान: -40 ℃ ~ 250 ℃, उच्च तापमान: -40 ℃ ~ 350 ℃ |
(६) नाममात्र का दबाव | 1.0 ~ 6.3Mpa (> 6.3 अनुकूलन योग्य) |
| (7) स्थापना विधि | निकला हुआ किनारा, clamping, प्रविष्टि |
| (8) सिग्नल आउटपुट | पल्स + 4-20mADC, RS485, हार्ट |
(९) बिजली की आपूर्ति | 12V, 24VDC (तीन लाइन पल्स आउटपुट) 24VDC (दो तार बिजली की आपूर्ति) 3.6V लिथियम 7.5AH बैटरी, 2 वर्ष का जीवनकाल (स्पॉट डिस्प्ले पर) |
(8) इलेक्ट्रिकल इंटरफ़ेस | M20x1.5,1.2''NPT |
(९) शरीर की सामग्री | 304.316L (अनुकूलन) |
(१०) प्रधान सामग्री | कास्ट एल्यूमीनियम खोल, स्टेनलेस स्टील के खोल ( अनुकूलन ) |
| (11) परिवेश का तापमान अस्थायी: -20 ~ 60 ℃, सापेक्ष आर्द्रता: 5% ~ 90% | |
(12) सुरक्षा ग्रेड IP65
| |
(13) धमाका-सबूत ग्रेड EX II BT4Gb, EXI II aBT4Ga
मीसराबे फ्लो रेट रेंज
नोट: प्रवाह की सीमा नीचे केवल शत्रु संदर्भ है। आप विशेष आवश्यकता है, तो हमसे परामर्श करें।
वास्तविक प्रवाह के लिए नेमप्लेट या प्रमाण पत्र देखें
व्यास (मिमी) | तरल प्रवाह (एम 3 / h) | वायु (मानक अवस्था) प्रवाह (Nm3 / घंटा) |
| 15 | 0.6 ~ 6.0 | 6 ~ 40 |
| 20 | 1.0 ~ 8.0 | 8 ~ 50 |
| 25 | 1.3 ~ 13 | 10 ~ 80 |
| 32 | 1.5 ~ 15 | 14 ~ 120 |
| 40 | 3 ~ 30 | 25 ~ 250 |
| 50 | 4 ~ 40 | 30 ~ 300 |
| 65 | 6 ~ 60 | 50 ~ 500 |
| 80 | 13 ~ 130 | 80 ~ 800 |
| 100 | 20 ~ 200 | 20 ~ 1200 |
| 125 | 36 ~ 360 | 160 ~ 1600 |
| 150 | 50 ~ 500 | 250 ~ 2500 |
| 200 | 100 ~ 1000 | 400 ~ 4000 |
| 250 | 150 ~ 1500 | 600 ~ 6000 |
| 300 | 200 ~ 2000 | 1000 ~ 10000 |
स्थापना के लिए चेतावनी
सीधे रन की लंबी लंबाई
अनुशंसित दिशानिर्देश सटीकता और अधिकतम प्रदर्शन को बढ़ाने के लिए दिए गए हैं। यहां दी गई दूरी न्यूनतम आवश्यकताएं हैं; उन्हें सीधे पाइप की लंबाई की इच्छा के लिए दोगुना करें।
• अपस्ट्रीम: पाइप के आंतरिक व्यास में कम से कम 10 बार एक सीधे पाइप की लंबाई की अनुमति दें।
उदाहरण के लिए, 50 मिमी पाइप के साथ, सीधे ऊपर की तरफ 500 मिमी का सीधा पाइप होना चाहिए।
वांछित अपस्ट्रीम सीधे पाइप की लंबाई 500 मिमी है।
• डाउनस्ट्रीम: पाइप के कम से कम 5 गुना ते आंतरिक व्यास की न्यूनतम सीधी पाइप लंबाई की अनुमति दें। उदाहरण के लिए, 50 मिमी पाइप के साथ, सीधे ऊपर की तरफ 250 मिमी का सीधा पाइप होना चाहिए। वांछित अपस्ट्रीम स्ट्रेट पाइप 500 मिमी है।
उत्पाद व्यवहार्यता

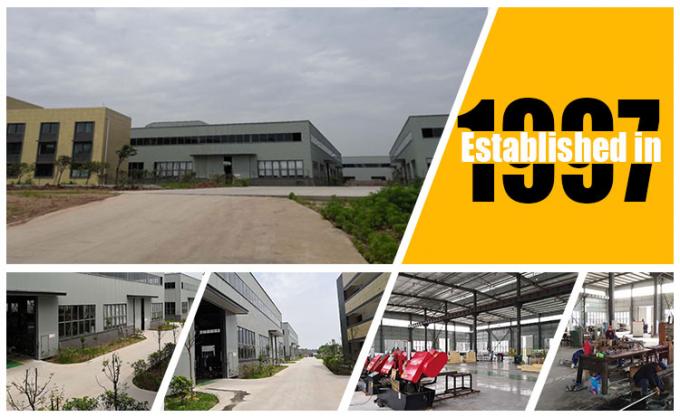

सिचुआन VACORDA इंस्ट्रूमेंट्स मैन्युफैक्चरिंग कं, लिमिटेड एक पेशेवर उत्पादन-विनिर्माण उद्यम है जो डिजाइन, निर्माण और उपकरणों और मूल्यांकन के विपणन में विशेष है। हमारी कंपनी उच्च गुणवत्ता, एकजुट, कड़ी मेहनत और सच्चाई की तलाश पात्रों की एक टीम के रूप में विकसित करने के लिए 1997 से 21 वर्षों के लिए स्थापित की गई है। ठोस आधार स्थापित किया गया है।
संकुल वितरण
